Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: Haiwen
Sertifikasi: ISO9001:2008
Nomor model: HW-8651
Ketentuan Pembayaran & Pengiriman
Harga: $0.50 - $5.00/pieces
Kemasan rincian: Sesuai dengan kebutuhan pelanggan, penggunaan kantong plastik dan kemasan karton
Menyediakan kemampuan: 100000 Potongan/potongan per Bulan
Jenis: |
Saklar Membran |
Bahan tombol keypad: |
PET F200 |
Referensi silang: |
PET/PC |
Warna: |
Pantone atau RAL |
Kehidupan pelayanan: |
> 1 juta kali |
Suhu Operasional: |
-40 ℃ ~ +80 ℃ |
Sakelar membran FPC: |
Bahan PC atau PET |
DIPIMPIN: |
Tertanam |
desain: |
Ukuran khusus, warna, bentuk tombol, panjang kabel |

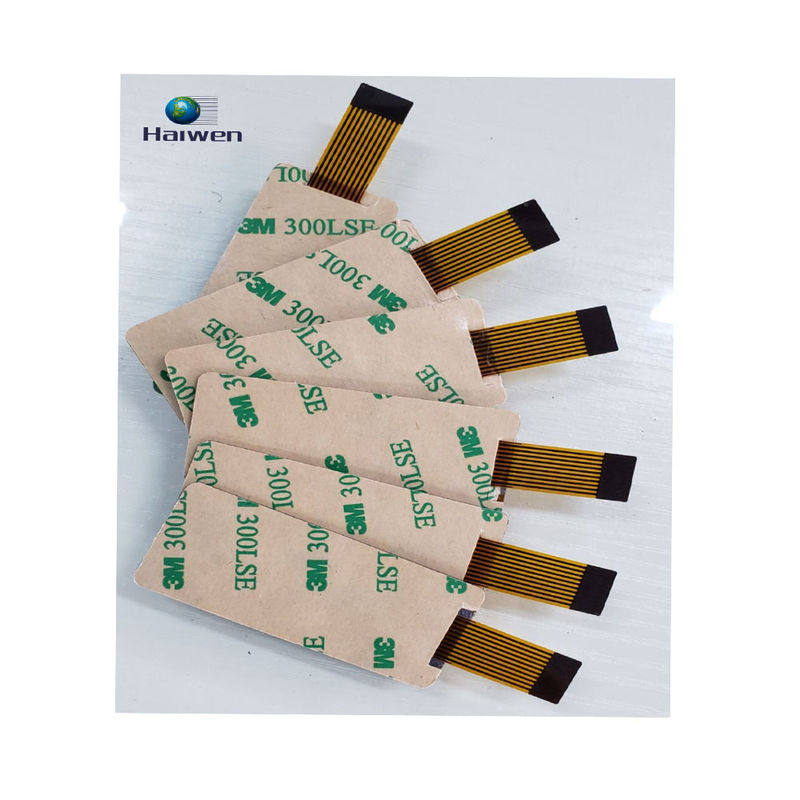

Perekat Belakang: |
3m |
Sirkuit: |
FPC fleksibel |
Tombol: |
taktil timbul, datar non-taktil |
Pelabuhan: |
Shenzhen |
Jenis: |
Saklar Membran |
Bahan tombol keypad: |
PET F200 |
Referensi silang: |
PET/PC |
Warna: |
Pantone atau RAL |
Kehidupan pelayanan: |
> 1 juta kali |
Suhu Operasional: |
-40 ℃ ~ +80 ℃ |
Sakelar membran FPC: |
Bahan PC atau PET |
DIPIMPIN: |
Tertanam |
desain: |
Ukuran khusus, warna, bentuk tombol, panjang kabel |
Perekat Belakang: |
3m |
Sirkuit: |
FPC fleksibel |
Tombol: |
taktil timbul, datar non-taktil |
Pelabuhan: |
Shenzhen |
Pembuatan Overlay Grafik Keypad Membran PET Kustom
Papan tombol membran polikarbonat fleksibel atau film poliester dicetak dengan pasta konduktif yang terbuat dari rangkaian kontak saklar adalah saklar kontak.
Keypad membran memiliki keunggulan keseluruhan datar, bentuk tipis, kualitas, kecil, anti debu, bagus, ketahanan air bagus, struktur semi tertutup.Selain itu, desain panel, dan kebebasan memilih warna.Kisaran positif aplikasi komputer desktop, mesin fotokopi, mesin faks, mainan, komputer persegi, pengolah kata, dan area ekspansi lainnya.
LED yang dilas pada lapisan sirkuit fleksibel FPC masuk ke keypad membran.25 lampu LED Everlight 0805 dipasang di keypad, kubah logam yang ditambahkan ke keypad membran menyediakan lapisan sirkuit atas.Jendela LED harus diembos.Semua detail ini membuat konstruksi stabil.Menggunakan F200 matte PET membuat overlay terlihat anggun.Keypad LED banyak digunakan sebagai keypad kontrol industri, karena tombol taktil yang bagus, fungsi yang kuat.Papan tombol dapat disesuaikan berdasarkan desain pelanggan seperti ikon tombol, warna, dll. Karakter utamanya adalah kabel tercetak, resistansi rendah, dan berfungsi dengan baik.Item HW-91206003 dengan fungsi yang kuat mampu dilas dengan LED warna-warni, mengadopsi struktur lingkaran tahan air dan 3M9495LE.Jadi keypad cocok untuk lingkungan dengan kelembaban udara tinggi.
| Parameter teknis utama sakelar membran Haiwen | |
| (1) Properti Listrik | |
| 1, tegangan operasi: | ≤ 50VDC |
| 2, bekerja saat ini: | ≤ 100mA |
| 3 Resistensi kontak: | 0,5 ~ 5Ω |
| 4 Resistansi isolasi: | ≥ 100MΩ (100VDC) |
| 5, tegangan substrat: | 2kDVC |
| 6, waktu musim semi: | ≤ 6ms |
| 7, resistansi lingkaran: | 30Ω |
| 8, tegangan tinta isolasi: | 100VDC |
| (2) Sifat Mekanis | |
| 1, keandalan, masa pakai: | > 1 juta kali |
| 2, perpindahan tertutup: |
0,1 ~ 0,4mm (tanpa tipe sentuh) 0,4 ~ 1,0mm |
| 3, standar kesehatan untuk daya: | Daya 280g |
| 4, Migrasi perak: |
Dalam 55 ℃, kelembaban 90%, 56 beberapa jam kemudian,baris kedua antara 10MΩ/50VDC |
| 5, Perak online tidak ada oksidasi, tidak ada kotoran | |
| 6, Lebar perak |
≥ 0,3mm, interval terkecil 0,3 mm,tepi garis <1/3,itu celah garisdari <1/4 lebar |
| 7, standar jarak pin | 2.54mm |
| 8, memimpin anti-kelengkungan, dengan d |
Rol tekanan garis batang baja 10mm 80 terus-menerus. |
| (3) kinerja lingkungan | |
| 1, suhu operasi: | -40 ℃ ~ +80 ℃ |
| 2, suhu penyimpanan: | -40 ℃ ~ +85 ℃ suhu 95% ± 5% |
| 3, tekanan atmosfer: | 86 ~ 106kDa |
| (4) mencetak indeks | |
| 1, penyimpangan ukuran cetak |
± 0,15mm, kode terlihat jelas tepi buruk ≤ 0,1mm |
| 2, penyimpangan berwarna |
± 0,11mm/100mm, penutup berinsulasi semua Tinta Garis Perak |
| 3, tidak ada dispersi tinta, tulisan tidak cacat | |
| 4, chromatic aberration tidak lebih dari dua | |
| 5, mungkin ada lipatan, pengupasan cat | |
|
6, jendela transparan transparan bersih, warna seragam, bukan agoresan, dan kenajisan |
|
